气动转向阀系列的应用
-.定向控制阀的选择步骤
1.根据不同类型执行器或不同应用领域和情况选择双作用气缸的阀门直径和型式控制

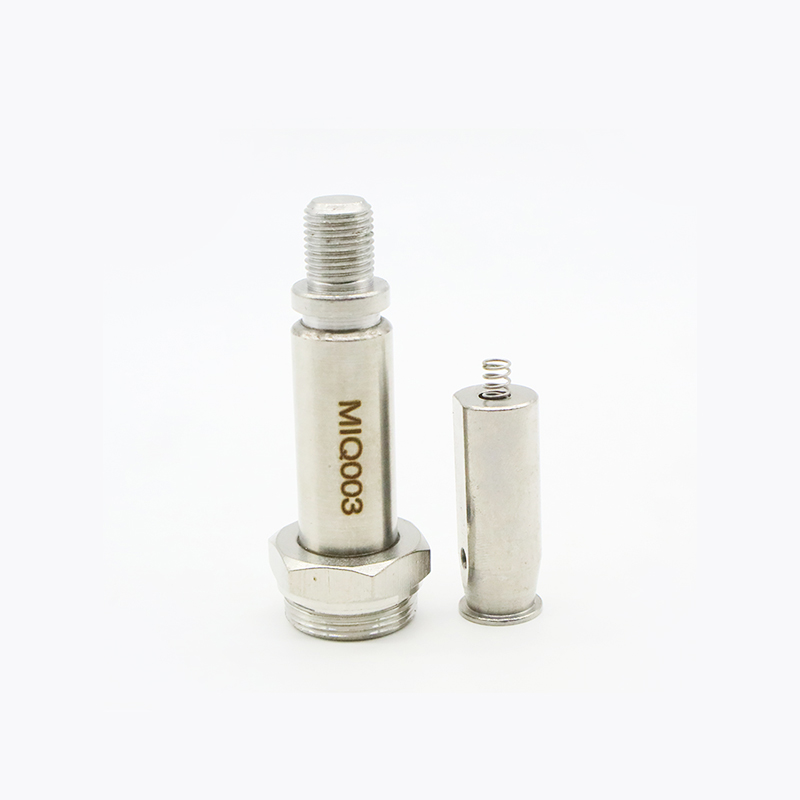

四或五通阀;控制电脉冲先导头单作用气缸的三通阀;控制各种流体(如蒸汽或水)流动的两或三通阀
阀门);
2.根据阀门使用和环境选择的阀门类型
a.用于自动控制、远程和复杂的控制过程、机电控制阀(即电磁阀);
b.在手动操作方便的地方选择手动或脚动阀;
c.选用机械推覆用机械阀;
d.为易燃、易爆和潮湿环境选择空气控制阀;
3.根据电磁阀工作电压选择电压
4.根据工况选择阀门常闭先导头开关方式
a.2位置单线圈:断电后,线芯返回原位(例如4v210);
b.2位置双线圈:提供电源的地方,阀芯功能所在的地方,以及断电后,阀芯返回原位置(例如4v220);
c.3位置(通常是关闭的)双线圈:阀芯功能位于中间,阀芯功能位于中间,
断电后,阀芯返回原位(如4v230c);
d.3位置(通常是开放的)双线圈:当两端没有供电时,线轴功能位于中间,进口关闭,气缸内压力释放
空气,电源的末端,阀芯的功能(例如4v230e);
e.3位置(压力)双线圈:当两端没有供电时,线轴功能位于中间,进口同时连接到两个圆筒的接口,供电和阀芯功能的地方(例如4v230p);
注:方向阀接口的字母表示如下:
a、b-i工作或输出(将连接到执行器,如气动接口)
p进口(接触源接口);
r.chin.com
r1(01),r2(02)排气接口(消声器接口);
k(k1,k2)-控制接口(控制气源接口);
